Блок-схемы
Блок-схема помогает разложить алгоритм на понятные шаги. На занятии по информатике ученик может проследить путь от исходных данных до результата, объяснить условие и проверить обе ветви.
Как собрать схему
- Откройте «Панель инструментов» кнопкой с фигурами и плюсом внизу левой панели. Найдите раздел «Блок-схема».
- Выберите блок и разместите его на доске.
- Откройте редактирование текста внутри блока двойным нажатием и введите подпись.
- Добавьте остальные блоки.
- Соедините их соединительными линиями и выберите стрелки, чтобы показать порядок действий.
- Рядом с выходами из условия добавьте подписи «Да» и «Нет» текстом.
Если библиотека не видна, откройте настройку панели инструментов.
Какие блоки выбрать для первого алгоритма
| Блок в библиотеке | Что написать внутри |
|---|---|
| «Терминатор» | «Начало» или «Конец» |
| «Данные» | Ввод исходных данных или вывод результата |
| «Процесс» | Действие, например «Увеличить счётчик на 1» |
| «Условие» | Вопрос с двумя исходами, например «Число чётное?» |
Цвет заливки и контура можно изменить на панели выделенного блока. Используйте цвет как дополнительную подсказку, но сохраняйте понятные подписи: схема должна читаться и без различения цветов.

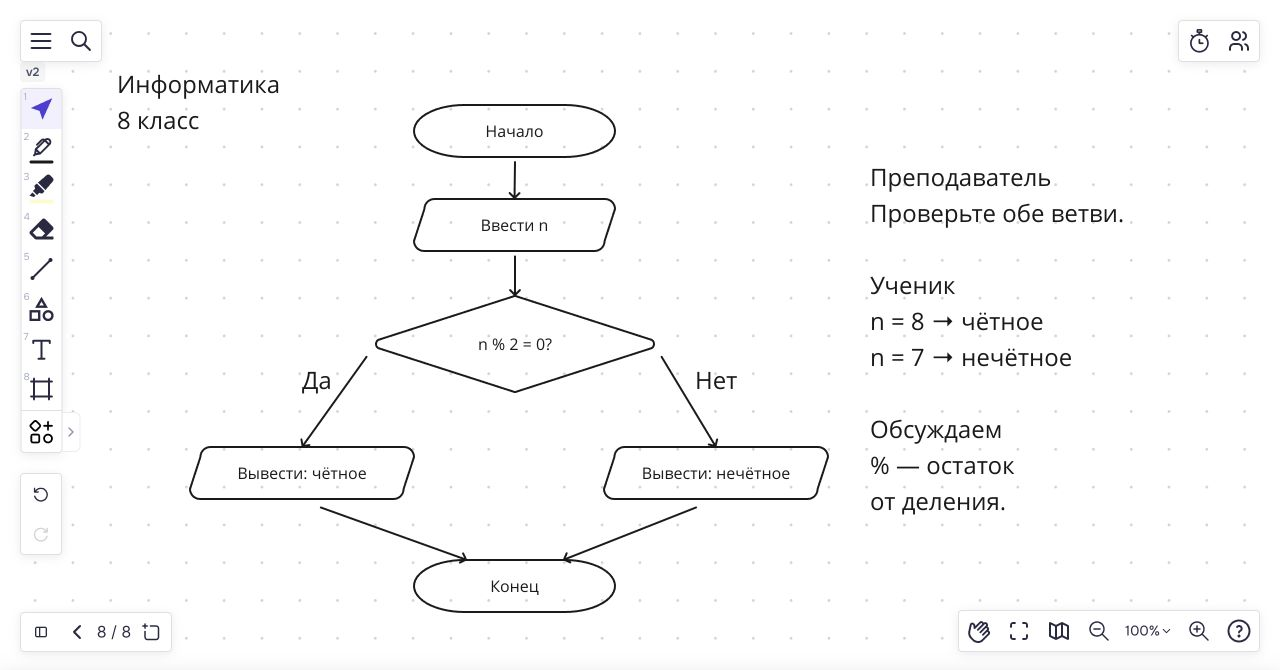

Блок-схема проверки чётности и ответы для чисел 8 и 7.
Пример: проверка чётности, 8 класс
Преподаватель: подготовьте блоки «Начало», «Ввести n», «Остаток от деления n на 2 равен 0?», «Вывести: чётное», «Вывести: нечётное», «Конец». Оставьте соединение ветвей ученику.
Ученик: проведите стрелку «Да» к ответу «чётное», а «Нет» — к ответу «нечётное». Обе ветви должны завершаться в блоке «Конец».
Вместе: пройдите схему для n = 8, затем для n = 7. Попросите ученика назвать проверяемое условие и выходной результат на каждом пути. При необходимости обсудите n = 0: остаток равен нулю, число чётное.
Для работы со стрелками и блоками ученику нужен доступ к редактированию.
Особенности
Блоки и стрелки составляют наглядную схему; прохождение алгоритма вы проверяете с учеником. Для записи той же программы на Python используйте блок кода.
Если нужно переместить всю схему, выделите блоки вместе со стрелками или сгруппируйте их.
